Hashetic Temple #09 – Sintetizzatore: l’ amplificatore (VCA)
Lo scorso capitolo ci siamo occupati della forma d’onda e della frequenza del nostro segnale audio, corrispondenti rispettivamente a timbro e altezza (intesa come nota).
Oggi ci occupiamo dell’ampiezza, ovvero di tuto ciò che riguarda il volume del segnale audio, tramite il primo della serie di moduli modificatori che descriveremo: il VCA (voltage control amplifier)
Prima di fare questo consigliamo assolutamente di scaricare gratuitamente QUESTA demo di sintetizzatore modulare direttamente dal sito della celebre casa produttrice (Clavia): potrete sperimentare quanto descritto in questi capitoli direttamente sulla riproduzione virtuale di un sintetizzatore analogico.
Probabilmente il tuo sintetizzatore è compatto e precablato, ed i meccanismi che andremo a spiegare in questo capitolo risultano invisibili, m aè bene avere una completa cognizione del percorso del segnale per poterlo elaborare ottenendo esattamente ciò che vogliamo.
Dunque…
Una volta generato il segnale con il VCO, questo dev’essere prelevato e consegnato ad un’altro modulo, con lo scopo di modificarlo e ottenere il suono che vogliamo.
Ricordiamo che una volta acceso il VCO genera un segnale continuo e quindi senza pause.

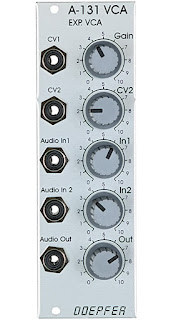

Per gestire l’ampiezza, e quindi anche il silenzio, del nostro segnale audio ci affidiamo al VCA (amplificatore controllato dal voltaggio).
Il parametro principale di questo modulo è il famigerato Gain, da tradursi in italiano con “guadagno””, ed è utilizzato per aumentare ma soprattutto ridurre l’ampiezza della forma d’onda.
Il VCA ha anche il compito di dare una durata al nostro suono, facendolo cessare quando si alza il dito dal tasto.
Per fare questo riceve dalla tastiera un ulteriore segnale (oltre al voltaggio) detto Gate, che si basa sul sistema binario con i valori di acceso/spento.
Quando il cancello (gate) è aperto il suono passa, quando è chiuso il suono non passa.
Sostanzialmente, partendo da un segnale elettrico stiamo creando passo passo il suono che vogliamo, per poi averlo a disposizione sulla tastiera.
Ma il suono oltre ad un timbro, una nota ed un volume ha altri aspetti fondamentali che lo caratterizzano e nel prossimo capitolo parleremo dell’inviluppo, ovvero delle fasi di attacco, sostegno, rilascio e decadimento del suono.
Applicheremo all’ingresso CV del VCA un segnale di controllo (non sai cos’è? vedi capitoli precedenti) proveniente dall’ envelope generator (generatore di inviluppo), facendolo agire sull’andamento del suono.
Alla prossima!
